LNBF Pauxis Duplo Monoponto PX-1220

Olá.

Hoje posto aqui minha avaliação pessoal sobre o LNBF Monoponto duplo Pauxis modelo PX-1220.

Comprei ele na Usatel, em São Paulo. Paguei R$45,00 (dia 05/03/2011) por ele, o que é um excelente para um LNBF monoponto duplo.

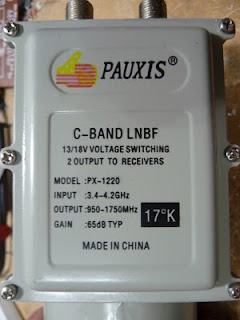

Dados de placa:

Frequência de operação: 3,4 a 4,2GHz

Frequência de saída: 950 a 1750MHz

Ganho máximo de Conversão: 65dB

Figura de Ruído: 17K

Construtivamente ele é bom, a parede do alimentador tem uma espessura razoável, a tampa do circuito eletrônico é parafusada com parafusos de aço inoxidável (ponto positivo). Vem com um disco escalar em alumínio com furação para fixação universal (varetas ou bengala).

Aqui uma vista do circuito interno dele. A placa é de construção boa, com pouca sobra de fluxo. Quase não há máscara de solda na placa, o que leva a crer que tudo é área de alta frequência.

Detalhe dos elementos captadores do sinal (bem fajutos)

Agora os sinais recebidos.

Material:

Antena: Zirok de chapa com 1,5m de diâmetro

Receptor: AzAmérica S900

Cabo: TFC-T10 com blindagem e malha dupla e geléia anti umidade. Comprimento 5m

Monitor LCD 10" com entrada vídeo composto.

Metodologia de teste:

1 - foram cadastrados manualmente todos os TP's disponíveis no StarOne C2

2 - foi configurado o receptor para utilização de LNBF monoponto com L.O. de 5150MHz.

3 - Foi feito o apontamento minucioso da antena para que esta estivesse em seu melhor alinhamento com o satélite.

4 - Foram anotadas as marcações de qualidade de sinal para cada um dos TP's previamente cadastrados. A lista de TP's foi retirado do site Exploradores de Satélites.

Resultados:

Fre/Pol	SR	Nome da Transmissão	Intensidade de Sinal
03628 H	3000	TV Câmara	70
03632 H	4688	NBR	70
03637 H	2600	FEED Tv Aparecida	39
03642 H	6516	Mux Igreja Mundial do Poder de Deus	73
03644 V	3214	TV Senado Federal	70
03648 V	2170	Rede Super	70
03650 H	4285	TV Liberal - PA (Globo)	65
03656 H	3393	TV Brasil Central (Goiás)	70
03657 V	3931	TV Brasil	58
03662 H	3333	FEED	X
03663 V	4285	TV Gazeta de Alagoas (Globo)	70
03668 V	2222	Escola Satélite	65
03672 H	4800	Inter TV Cabugi (Globo)	70
03674 V	6667	Mux Justiça	65
03680 H	6000	Rede Globo MG	70
03685 V	5000	Mux Rede Vida	X
03688 H	7500	Rede Globo SP	65
03690 V	2220	Color Bars	60
03695 H	3598	Rede Minas	70
03700 V	15000	Mux HDSAT Brasil (Rede TV e SBT)	70
03704 H	3750	Mux Rede Globo Minas	15
03714 V	4400	Record MG	70
03753 V	6220	SBT Rede	70
03808 V	8150	Mux TV Morena MS	60
03822 V	10000	Mux InterTV	70
03830 V	2500	Inter TV Grande Minas (Globo)	21
03833 V	7350	Mux Rede Bahia	71
03874 V	5926	Record SP	56
03888 V	8150	Mux TV Centro América MT	45
03898 V	7500	TV Globo	42
03904 V	3214	TV Clube / Piauí (Globo)	70
03916 V	5000	Rede Globo Nordeste	X
03940 V	30000	Rede Globo HD	72
03945 H	7200	Mux	70
03950 H	3214	FEED	X
03955 H	4400	TV Ceará	50
03964 H	1875	TV Mundo Maior	70
03965 V	2930	TV Escola	65
03969 V	1853	TV Assembléia Legislativa do Ceará	39
03973 V	3703	TV Alterosa Interior	58
03978 V	3617	Mux CBED	60
03983 V	3928	TV Mirante / Maranhão (Globo)	71
03985 H	2170	TV Paulo Freire (Paraná)	67
03990 V	7400	Mux HDSAT Brasil (Band)	58
03996 V	2300	Serviço NIT	60
04047 V	7143	Mux Rede Amazônica	74
04070 H	13021	Mux Sistema Verdes Mares	76

Avaliação final:

O melhor LNBF que eu experimentei até agora. O custo é excelente, com sensibilidade fantástica (um pouco melhor que a do Panorama). Recomendo, sem dúvidas, para quem tem uma antena pequena (1,5m) e quer montar um sistema com mais de um receptor e não abra mão de pegar nenhum canal. Para quem tem uma antena maior deve ficar bem melhor.

Se for montado um sistema com até dois receptores é só ligar direto do LNBF aos receptores. Se quiser usar mais de dois pontos ele pode ser associado ao Divisor de Sinais Pauxis PX-MS26 para ligar até 6 receptores. Nos testes que eu fiz com este LNBF e este divisor não foram verificadas perdas significativas (ao menos no AzAmérica).

Por enquanto este está no topo em qualidade de recepção. Pode ser que algum outro o venha desbancar algum dia.

Até o próximo post.

Daniel
