LNBF Multiponto LBSat LBF-2250

Olá.

Hoje posto aqui minha avaliação pessoal sobre o LNBF Multiponto LBSat modelo LBF-2250.

(Não lembro o nome da loja que eu comprei, foi na Santa Efigênia entre o Largo Santa Efigênia e a Av. ipiranga. A loja fica do lado direito de quem acompanha o fluxo dos carros). Achei a notinha, comprei ele na Pankodo, Rua Santa Efigênia n° 93. Paguei R$48,00 (dia 18/02/2011) por ele, o que é um ótimo preço para um LNBF multiponto.

Dados de placa:

Frequência de operação: 3,7 a 4,2GHz

Frequência de saída: 950 a 2050MHz

Ganho máximo de Conversão: 65dB

Figura de Ruído: 12K

Construtivamente ele é regular. Achei a parede do alimentador um pouco fina, a tampa do circuito eletrônico é metálica e é colada com silicone. Vem com um disco escalar em uma material estranho, parece ser chapa de aço, com furação universal (para fixação com varetas ou bengala). Tem três roscas para para fixação do LNBF, o que torna necessário centrar a montagem do LNBF no disco escalar.

Não removi a tampa do circuito interno, por isso não tem foto da parte interna.

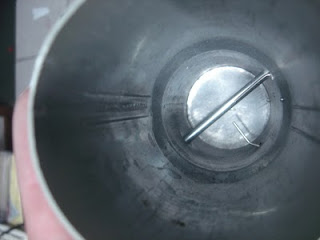

Detalhe dos elementos captadores do sinal (bem fajutos, dignos de um "low cost").

Agora os sinais recebidos.

Material:

Antena: Zirok de chapa com 1,5m de diâmetro

Receptor: AzAmérica S900

Cabo: TFC-T10 com blindagem e malha dupla e geléia anti umidade. Comprimento 5m

Monitor LCD 10" com entrada vídeo composto.

Metodologia de teste:

1 - foram cadastrados manualmente todos os TP's disponíveis no StarOne C2

2 - foi configurado o receptor para utilização de LNBF multiponto (ver as explicações logo abaixo dos resultados).

3 - Foi feito o apontamento minucioso da antena para que esta estivesse em seu melhor alinhamento com o satélite.

4 - Foram anotadas as marcações de qualidade de sinal para cada um dos TP's previamente cadastrados. A lista de TP's foi retirado do site Exploradores de Satélites.

Resultados:

Fre/Pol	SR	Nome da Transmissão	LBSat
			5150/5750	5750/5150
03628 H	3000	TV Câmara	X	56
03632 H	4688	NBR	X	58
03637 H	2600	FEED Tv Aparecida	X	14
03642 H	6516	Mux Igreja Mundial do Poder de Deus	X	70
03644 V	3214	TV Senado Federal	70	X
03648 V	2170	Rede Super	67	X
03650 H	4285	TV Liberal - PA (Globo)	X	65
03656 H	3393	TV Brasil Central (Goiás)	X	70
03657 V	3931	TV Brasil	58	X
03662 H	3333	FEED	X	X
03663 V	4285	TV Gazeta de Alagoas (Globo)	70	X
03668 V	2222	Escola Satélite	58	X
03672 H	4800	Inter TV Cabugi (Globo)	X	65
03674 V	6667	Mux Justiça	53	X
03680 H	6000	Rede Globo MG	56	70
03685 V	5000	Mux Rede Vida	X	X
03688 H	7500	Rede Globo SP	15	40
03690 V	2220	Color Bars	51	40
03695 H	3598	Rede Minas	70	70
03700 V	15000	Mux HDSAT Brasil (Rede TV e SBT)	X	X
03704 H	3750	Mux Rede Globo Minas	10	10
03714 V	4400	Record MG	67	70
03753 V	6220	SBT Rede	67	67
03808 V	8150	Mux TV Morena MS	60	32
03822 V	10000	Mux InterTV	73	72
03830 V	2500	Inter TV Grande Minas (Globo)	30	11
03833 V	7350	Mux Rede Bahia	73	60
03874 V	5926	Record SP	70	63
03888 V	8150	Mux TV Centro América MT	70	55
03898 V	7500	TV Globo	50	55
03904 V	3214	TV Clube / Piauí (Globo)	70	70
03909 V	4000	TV Tapajós (Globo)	X	X
03916 V	5000	Rede Globo Nordeste	X	X
03940 V	30000	Rede Globo HD	73	70
03945 H	7200	Mux	70	71
03950 H	3214	FEED	X	X
03955 H	4400	TV Ceará	65	65
03964 H	1875	TV Mundo Maior	60	60
03965 V	2930	TV Escola	40	32
03969 V	1853	TV Assembléia Legislativa do Ceará	56	53
03973 V	3703	TV Alterosa Interior	70	70
03978 V	3617	Mux CBED	70	65
03983 V	3928	TV Mirante / Maranhão (Globo)	70	70
03985 H	2170	TV Paulo Freire (Paraná)	70	70
03990 V	7400	Mux HDSAT Brasil (Band)	70	70
03996 V	2300	Serviço NIT	40	42
04047 V	7143	Mux Rede Amazônica	75	77
04070 H	13021	Mux Sistema Verdes Mares	75	75

Uma explicação adicional:

Fiz o teste colocando o LNBF na posição 0° e anotei (5150/5750) depois rotacionnei o LNBF 90° (5750/5150) e fiz as medições de volta para verificar o comportamento. Por isso se pode ver a perda dos canais abaixo de 3700MHz em uma das polarizações. Para ser mais exato, o corte ocorre abaixo de 3680MHz.

Por que isso ocorre? Os LNBF's multiponto trabalham com dois osciladores locais, um de 5150 MHz e outro de 5750 MHz. A sua operação é por batimento de frequência, ou seja ele vai fazer uma "subtração" da frequência sintonizada da frequência do oscilador local.

Imagine que o elemento captador dos canais polarizados no vertical esteja conectado ao oscilador local de 5150 MHz, assim teremos os canais da polaridade vertical sendo encaminhados ao receptor nas frequências de 950 a 1450MHz (5150 - 4200 = 950 e 5150 - 3700 = 1450). Desta forma o elemento captador dos canais polarizados no horizontal estarão conectado ao oscilador local de 5750 MHz, assim teremos os canais da polaridade vertical sendo encaminhados ao receptor nas frequências de 1550 a 2050MHz (5750 - 4200 = 5950 e 5750 - 3700 = 2050). Assim todos os canais podem ser transmitidos por um único cabo a mais de um receptor (através de divisores de sinal).

Como existe um filtro conectado na saída ligada ao oscilador de 5150MHz os canais com freuqência inferior a 3700 MHz serão cortados para que não haja sobreposição aos canais conectados ao oscilador local de 5750MHz. Este filtro não existe neste segundo oscilador local, então os canais abaixo dos 3700MHz são convertidos e encaminhados ao receptor em frequências acima dos 2050 MHz (até 2150MHz). Por isso uma das polaridades é convertida na íntegra.

Se houvesse um LNBF com osciladores locais de 5150/5850 este problema não aconteceria. Mas eu desconheço LNBF's comerciais com esta frequência de operação.

Avaliação final:

A sensibilidade dele parece ser pouca coisa melhor que o Panorama ER861, porém por ser um LNBF multiponto ele tem problemas na captação dos canais da banda C extendida (frequências abaixo de 3700MHz).

Logo, classifico este LNBF como excelente, é altamente recomendado para quem tem uma destas antenas pequenas (como a minha). Seu desempenho numa antena maior deve ser bem melhor. Deve-se apenas atentar para a perda de alguns canais de frequência mais baixa, em uma das polarizações.

Boas pontarias...

Até o próximo post...

Daniel.
