segunda-feira, 14 de março de 2011

Mais TECSAT T7500D...

Olá.
Hoje mais umas do TECSAT 7500D... Para quem quer entender por que estamos desenterando este zumbi, dê uma olhada NESTE tópico.
A lista de TP's e canais dele fica gravada na memória 24C32 (aquela pequena de 8 pinos), perto do modulador de RF. Comecei a editar os TP's no meu convertido para pegar o satélite StarOne C2, mas o IRD é muito lento e acabei perdendo a paciência. Como já tinha dado uma olhada no conteúdo da memória vi que era lá que ficavam as informações dos TP's. E se dá para editar os canais, quer dizer que deve ser gravado lá mesmo, pois a 28F410 não pode ser alterada tão facilmente.
Bem, comecei a dissecar o mapa desta memória e consegui levantar as informações necessárias para criar a lista de canais e TP's a partir da memória. Assim é mais rápido e fácil.
Feitas as listas no excell e convertidas para um arquivo binário agora é só gravar e aproveitar, mas, é um saco ficar colocando e retirando a memória SMD, então adaptei um soquete DIP de 8 pinos, e como eu tinha 2 memórias destas com encapsulamento DIP comecei a brincar.



Esta foto é do IRD do Korokovas (que já deve estar apreciando seu TECSAT 7500D FTA). Já deixei adaptado para caso ele queira trocar de satélite. Para usar com outro satélite é só regravar a memória com um dos códigos disponíveis AQUI. Junto tem os arquivos excell com a lista de canais.
Agora um outro probleminha deste IRD... a seleção de Vertical/Horizontal é feita por tensão, que é padronizada em 11V a 14V para Vertical e 16 a 19V para horizontal. Depois que eu converti o do Korokovas, coloquei na memória o mapa do StarOne C2 e verifiquei que nenhum TP vertical entrava. Como a sensibilidade deste IRD não é lá das melhores em princípio me contentei. Depoisd e uns dias, com mais calma, coloquei no TP da Record São Paulo (3874 V SR 5926) que chega razoável em outro receptor e vi que não dava nem sinal... por um “click” resolvi medir a tensão de alimentaçõa do LNBF, lá tinhas 16,5V.... Mudei para um TP horizontal e a tensão foi para 20,5V... Ou seja, tá zuado... imaginei que pudesse ser algo deste IRD em especial, algum resistor alterado ou algo assim. Achei a parte do circuito responsável pela seleção de tensão, é um LM317, que fica naquela parte fininha da placa, na frente, bem perto da parte grande da placa. Segui o circuito e calculei os resistores e realmente tem um erro grave de projeto.
O circuito estava funcionando exatamente como deveria, pois tem um resistor errado (R26). No circuito está 2k7 e deveria ser de 2k2....
Alterei o resistor por um de 2k2 (não tinha SMD) e tudo ficou uma beleza... Voltei a verificar e vários TP's verticais começaram a entrar... Legal... agora estava quase tudo perfeito...

Mas não estava pronto, pois o Korokovas me comentou que pretende usar o IRD no Estrela do Sul (KU), então tem o lance de chavear entre banda alta e banda baixa do LNBF, e isto é feito por uma oscilador de 22kHz, o que este IRD não tem. Lá vamos nós fazer um... Quando a TECSAT trocouo de satélite já tinham vários esquemas de como fazer com um LM555, dois resistores e dois capacitores. Como não sou lusitano não vou reinventar a roda... Usei o mesmo circuito. Montei o circuitinho com tecnologia “aranha” e para chavear existem duas técnicas, colocar uma chavinha alavanca atrás do aparelho ou fazer um esqueminha de acionamento com relé.

Esquema do Oscilador de 22kHz:


Neste aparelho tem uma chave SAT/TV que comutava o modulardor de RF entre o sinal do satélite e o VHF. Bem, hoje em dia o RF já está em desuso então usei este sinal para comutar o relé. Para não perder o modulador de RF, interrompi a trilha que comutava o modulador e deixei ele habilitado para sempre, com um resistor de 10k para o +5V.
Olha só como ficou....
O acionamento do relé é feito por um transistor NPN comum (BC548, BC337, 2N3904, 2N2222) ou o que estiver disponível, basta respeitar a pinagem. O relé é de 5V. A alimentação do oscilador de 22kHz foi pega do 5V também. Puxei ela de próximo a memória 24C32.



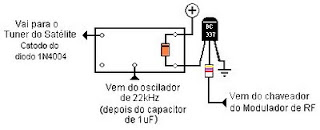

Esquema do chaveador com relé:


Aqui o relé está visto por baixo, mas podem haver variações de pinagem de acordo com o relé que for usado. tem um diodo 1N4148 em paralelo com a bobina do relé para evitar o chamado "coice elétrico" quando o relé é desligado. Um resistor de 4k7ohm na base do transistor para limitar a corrente. Eu usei um BC337, mas pode se usado o BC548 (que tem a mesma pinagem). Para usar outro modelo, desde que seja NPN, verifique a pinagem (emissor para o terra, base para o resistor e coletor no relé). Com este esquema quando a chave SAT/TV está desligada o oscilador de 22kHz está desconectado e quando está ligada (led direito aceso) o oscilador está ligado. Detalhe que o oscilador de 22kHz vai ligado ao pino comum do relé e a saída "NC" vai ligada ao diodo do tuner (o relé trabalha invertido).

Com estas alterações o aparelho ficou mais "utilizável" e fácil de configurar.

Isso me consumiu algum tempinho para fazer, então, se te foi útil, deixe um comentário... não leva nem 1 minuto...

Valeu galera e logo vai ter novas avaliações de produtos (LNBF's, tubo extensor e chave DiSEqC)...

Até mais...

Daniel.


Em 24/01/2012 - Corrigido link para os arquivos da memória 24C32, que estava quebrado.
